石英灯管

石英灯管是采用石英棒实现侧面发光的线性照明。
适用于利用CCD・线性传感器进行检测的照明。

• 光集中性良好，可以发出接近于平行光线的照射光，
  减小光量的不均衡现象从而实现均匀地照明。
• 照射宽度2～10㎜(标准为5㎜)，
  可以在范围100～2700㎜以内自由设定有效发光长度。
• 照射面发热少，可以不考虑照射对象。
• 由于石英灯管和光源部分脱离，交换灯泡等维护简单。

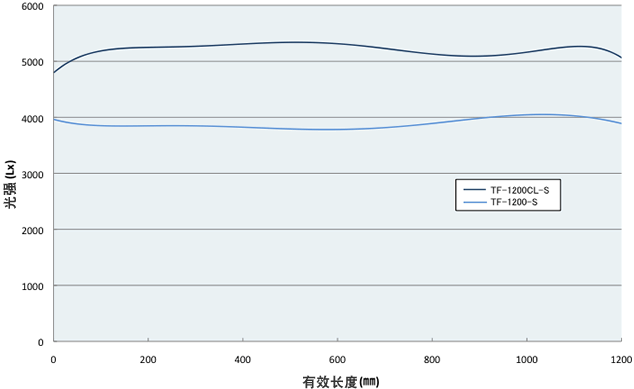

光强数据

测定条件

金属卤素灯箱(100W) + 导光束(φ10xL1500)

带有柱状透镜的情况下 : WD : 50㎜

不带柱状透镜的情况下 : WD : 20㎜

图纸

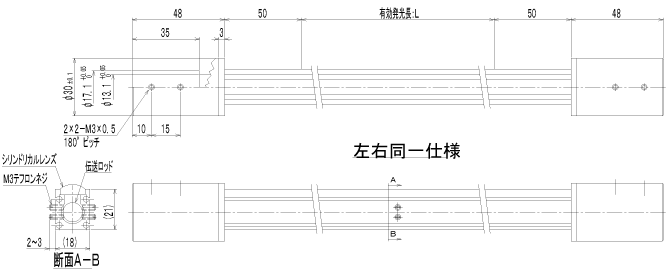

带透镜的图纸

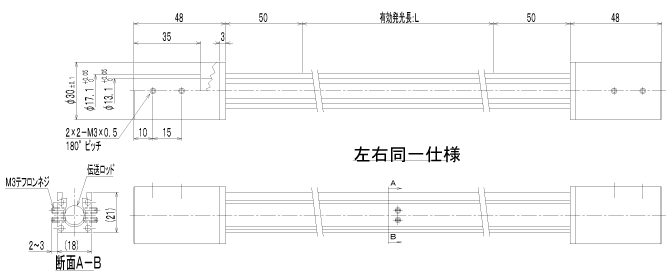

无透镜图纸
